Un kit barebone ne garantit pas que tous les switches et toutes les keycaps conviendront : chaque élément doit correspondre au PCB, à la plaque et à la disposition du clavier. Voici une liste de vérifications pour identifier ce qui est inclus, choisir les composants compatibles et assembler votre clavier compact sans forcer les pièces.
Pour vérifier la compatibilité d’un kit barebone de clavier mécanique compact, comparez les spécifications du kit avec celles des switches, des keycaps et des stabilisateurs avant tout achat. Le format, la disposition des touches, le type de sockets du circuit imprimé et les dimensions des touches doivent correspondre. Le terme « barebone » ne désigne pas un contenu universel : vérifiez donc précisément ce que le fabricant inclut et ce qu’il vous faudra ajouter.
Suivez cette méthode dans l’ordre : inventoriez le kit, identifiez sa disposition, contrôlez les switches, puis les keycaps et les stabilisateurs. Enfin, consultez les documents du fabricant et procédez à un montage progressif, sans jamais forcer un composant qui ne s’insère pas normalement.

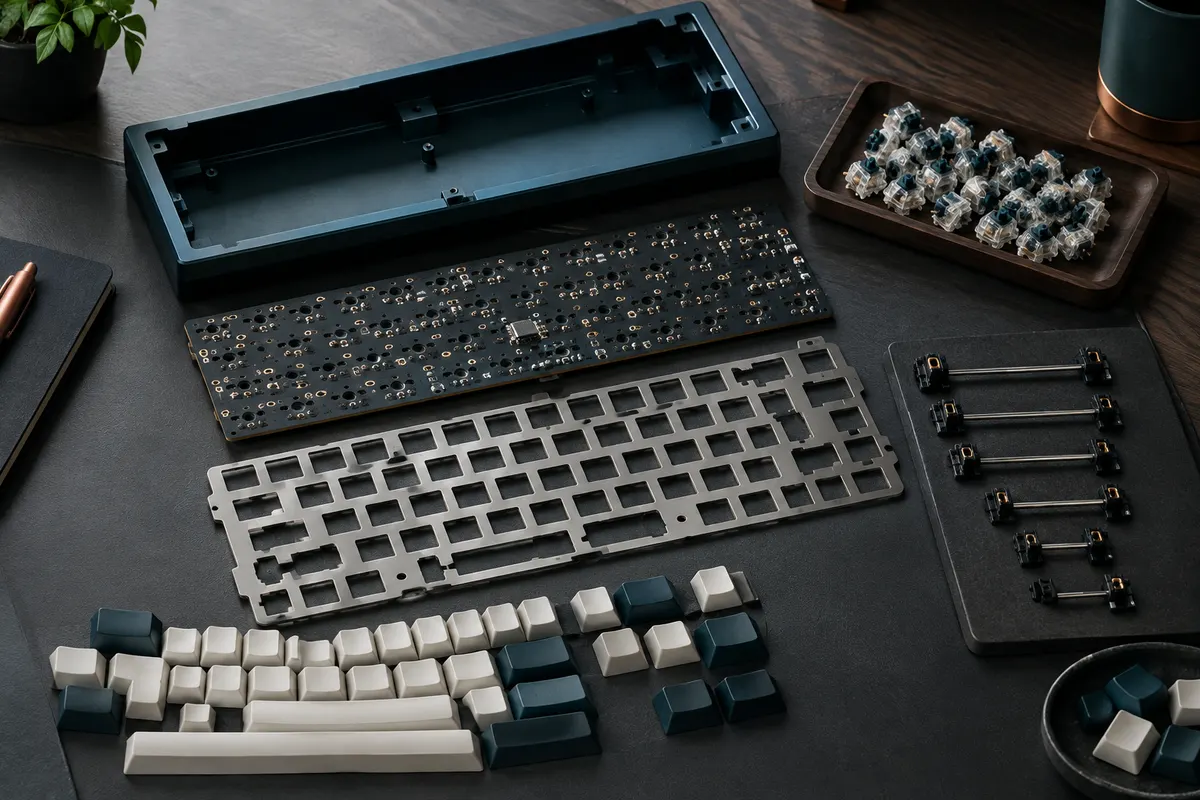

Un kit barebone réunit une partie des éléments nécessaires à un clavier, mais son contenu varie selon le fabricant et le modèle. Il peut comprendre un boîtier, un circuit imprimé, une plaque de montage et des stabilisateurs. Certains kits intègrent aussi un câble ou des accessoires de montage. D’autres se limitent à un sous-ensemble de ces pièces. La fiche produit et la notice du modèle précis font foi.
Commencez par dresser deux listes : les éléments livrés et ceux à acheter séparément. Dans la seconde, pensez notamment aux switches, aux keycaps et, si le kit ne les fournit pas, aux stabilisateurs. Vérifiez aussi si le câble, les outils ou les éléments de fixation sont nécessaires à l’assemblage. Ne déduisez pas la présence d’une pièce de son apparence sur une photo.
Relevez la référence exacte du kit et cherchez sa documentation officielle, notamment les vues du PCB et les indications de montage. Les termes « hot-swap » et « barebone » ne suffisent pas, à eux seuls, à confirmer la compatibilité de tous les composants. Si une caractéristique manque, demandez confirmation au fabricant ou au vendeur avant de commander.
Un châssis 75 % en aluminium à configurer selon vos switches, vos touches et votre style.
Composez un clavier mécanique 60 % à votre goût, avec switches et touches interchangeables sans soudure.
Le format décrit l’organisation générale du clavier, par exemple 60 %, 65 %, 75 % ou TKL. Il ne donne pas à lui seul toutes les dimensions nécessaires pour choisir un jeu de keycaps. Deux claviers de même format peuvent différer par la taille de certaines touches, la rangée du bas, la présence de touches supplémentaires ou leur disposition. Comparez donc le plan de touches du kit avec celui du jeu de keycaps envisagé.
Vérifiez ensuite la disposition physique, souvent désignée par les termes ANSI ou ISO. Elle influe notamment sur la forme et la taille de la touche Entrée ainsi que sur l’emplacement de certaines touches. La langue choisie dans le système d’exploitation ne transforme pas une disposition physique en une autre. Pour approfondir ce point, consultez notre guide sur la disposition ISO ou ANSI pour taper en français.
La disposition des touches doit être cohérente avec les keycaps disponibles. Un jeu peut couvrir plusieurs formats, mais seulement si ses touches supplémentaires correspondent réellement aux dimensions et aux positions du clavier. Recherchez une liste de compatibilité ou une représentation des rangées et tailles de touches. Une mention générique comme « compatible 60 % » ne garantit pas qu’il inclut la touche particulière nécessaire à votre configuration.
| Élément à vérifier | Information à relever | Pourquoi c’est important |
|---|---|---|
| Format et plan de touches | Nombre et position des touches, rangée du bas, touches dédiées | Les dimensions des keycaps peuvent varier entre deux formats proches. |
| Disposition physique | ANSI, ISO ou autre configuration indiquée par le fabricant | La forme de certaines touches et leur emplacement changent. |
| PCB et plaque | Type de sockets et système de fixation des switches | Un switch doit s’insérer dans le circuit et être maintenu correctement. |
| Stabilisateurs | Type de montage et emplacements prévus | Les longues touches nécessitent des stabilisateurs adaptés au kit. |
Le repérage des touches est particulièrement important sur les claviers compacts, où certaines touches sont plus courtes ou remplacées par des fonctions accessibles via une couche. Ne confondez pas cette couche, qui relève de la configuration du clavier, avec la compatibilité physique des keycaps. Pour choisir entre les différents formats compacts, vous pouvez aussi comparer les catégories de claviers ultra-compacts.

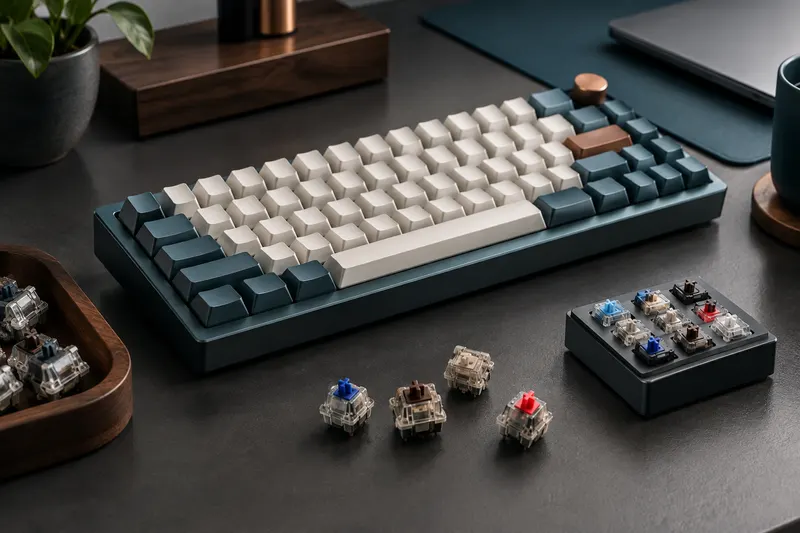

Pour choisir des switches, partez du circuit imprimé, pas seulement de la sensation de frappe recherchée. Si le PCB est hot-swap, ses sockets permettent de retirer et de remplacer les switches sans soudure, à condition que ceux-ci correspondent au socket et au montage prévus. Si le circuit est conçu pour des switches à souder, un modèle hot-swap n’est pas automatiquement utilisable de la même manière. La fiche technique doit préciser le type de PCB.
Vérifiez ensuite le type de contacts et le nombre de broches accepté. Certains switches possèdent deux broches électriques et des broches supplémentaires de positionnement. Selon la conception du socket et les indications du fabricant, ces dernières peuvent être acceptées ou nécessiter une adaptation. Ne coupez pas de broche pour « faire rentrer » un switch sans confirmation que cette opération est prévue : elle peut rendre le composant impropre à un autre montage et ne résout pas une incompatibilité électrique.
Le style de fixation compte aussi. Un switch peut être prévu pour être maintenu par la plaque, par le PCB, ou par les deux, selon sa conception. Consultez les spécifications du kit et du switch pour vérifier que ces méthodes concordent. Les switches low profile, optiques ou propriétaires ne doivent pas être considérés comme interchangeables avec des switches mécaniques standard : leur hauteur, leur contact ou leur géométrie peuvent différer.
Enfin, comparez le type de tige au centre du switch avec l’ouverture des keycaps. Les keycaps conçus pour une tige dite MX ne s’adaptent pas nécessairement aux autres formes. Même lorsque la tige convient, la hauteur et le profil des keycaps peuvent changer la sensation et l’alignement. Pour distinguer confort de frappe et compatibilité mécanique, consultez la fiche technique avant de vous fier à une description commerciale.
Si vous souhaitez vérifier si un clavier est réellement modifiable, notre article explique comment reconnaître des switches remplaçables et contrôler leur compatibilité avant toute intervention.
Un jeu PBT aux légendes japonaises et au profil XDA uniforme pour donner une tonalité lait miel à votre clavier mécanique.
Un jeu de 136 keycaps PBT gris à légendes latérales, conçu pour un clavier mécanique au style épuré.

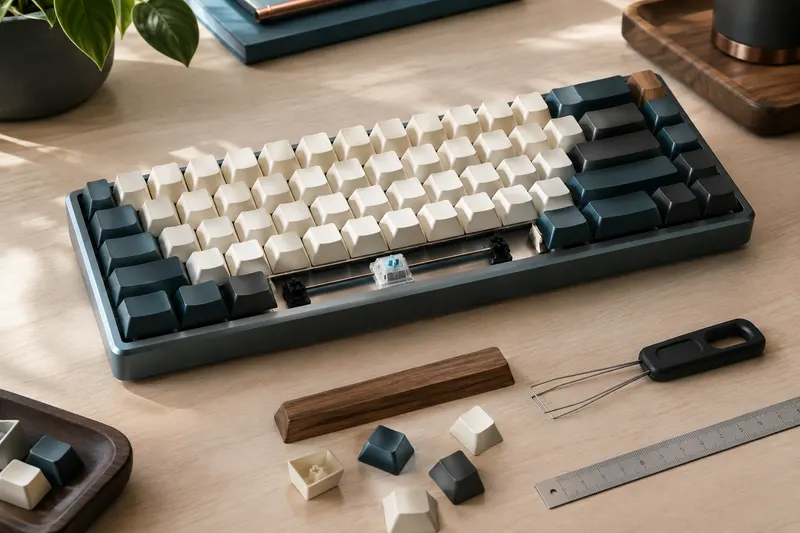

La compatibilité des keycaps ne se résume ni au profil, ni au matériau, ni au nombre de pièces annoncé. Commencez par vérifier la forme de la tige, puis la couverture exacte de votre plan de touches. Un kit de keycaps doit fournir les tailles particulières présentes sur votre clavier : touches de la rangée du bas, touches de fonction ou de navigation, et touches adaptées à la disposition physique.
Les tailles sont souvent exprimées par rapport à la largeur d’une touche standard, mais la fiche du kit peut employer d’autres notations. Comparez ses schémas avec le plan du clavier plutôt que d’interpréter une mention de format comme une garantie. Vérifiez également la rangée concernée : certains profils sculptés donnent aux touches des formes différentes selon leur rangée. Une touche de taille correcte peut alors ne pas avoir la forme attendue à un autre emplacement.
Le profil désigne la forme et la hauteur des keycaps. Il n’est pas toujours déterminant pour l’emboîtement sur la tige, mais il peut affecter la cohérence des rangées, la hauteur générale et les dégagements. Les claviers low profile sont un cas particulier : leurs switches et leurs keycaps peuvent avoir une géométrie spécifique. Ne présumez pas que les keycaps standard conviendront à un kit low profile sans vérification explicite.
Pour les claviers compacts, contrôlez également les touches de remplacement incluses. Si le clavier possède une barre d’espace fractionnée ou une disposition non standard, il faudra un jeu qui couvre précisément ces éléments. Le même principe vaut pour les rangées du bas et les touches de tailles atypiques : l’apparence d’un ensemble complet ne signifie pas que chaque pièce utile à votre clavier est présente. Notre guide sur les critères de compatibilité des keycaps détaille ces vérifications.
Renouvelez votre clavier mécanique avec 124 touches PBT vert matcha au profil XDA uniforme.
Personnalisez votre clavier mécanique compact avec 173 touches rouge foncé, un profil Cherry et des options ANSI ou ISO.
Les stabilisateurs empêchent les touches longues de basculer de façon excessive. Ils concernent habituellement la barre d’espace et certaines autres grandes touches, mais leur nombre et leur emplacement dépendent du plan du clavier. Pour les choisir, relevez les dimensions des touches concernées et les points de fixation prévus sur le PCB ou la plaque.
Il existe différents montages, notamment sur plaque et sur PCB, avec des variantes de fixation. Un stabilisateur qui semble proche visuellement peut ne pas s’aligner avec les ouvertures du kit. Consultez les instructions du fabricant pour connaître le type retenu et vérifier si le kit inclut déjà ces pièces. Ne commandez pas un jeu en vous fondant seulement sur la longueur de la barre d’espace : l’écartement des points de fixation et le montage doivent également correspondre.
Si les stabilisateurs sont fournis, vérifiez qu’ils sont complets et adaptés au plan de touches avant de poser les switches autour de leurs emplacements. S’ils ne le sont pas, comparez les références et les dimensions documentées. Au montage, chaque élément doit s’installer sans contrainte anormale. Une touche longue qui reste inclinée ou accroche peut révéler un mauvais alignement, une pièce mal clipsée ou une incompatibilité. Démontez et contrôlez plutôt que de forcer.
Une fois les composants vérifiés, organisez-les sur une surface propre et dégagée. Gardez les notices et les références à portée de main. Débranchez le clavier avant toute manipulation du circuit et suivez les précautions indiquées par le fabricant. Si le kit requiert une soudure ou une intervention électrique que vous ne maîtrisez pas, ne l’improvisez pas : choisissez une aide qualifiée ou un kit adapté à votre niveau.
Le test permet de repérer tôt un switch mal inséré ou une touche qui ne répond pas. Suivez les instructions de connexion et de test fournies avec le PCB. Si une touche ne fonctionne pas, débranchez le clavier avant d’inspecter le composant. Vérifiez le contact, l’orientation et l’état des broches, puis consultez la documentation. Ne manipulez pas le circuit sous tension.
La première erreur consiste à acheter un composant sur la seule base du nom du format. « 65 % » ou « 75 % » décrit une famille de claviers, pas nécessairement les dimensions de chaque touche ni les particularités du PCB. La seconde est de confondre la disposition logique configurée dans le système avec la disposition physique du clavier. Elles peuvent être différentes, et les keycaps doivent s’accorder avec la géométrie réelle.
Autre piège : supposer que tous les switches mécaniques sont interchangeables, notamment entre des conceptions standard et low profile, optiques ou propriétaires. Une ressemblance extérieure ne valide ni les contacts électriques ni la fixation. Enfin, un jeu de keycaps annoncé comme « complet » peut ne pas inclure les tailles requises par votre rangée du bas ou votre disposition.
Avant de passer commande, gardez une fiche de contrôle avec la référence du kit, le format, la disposition, le type de PCB et de socket, les switches prévus, la forme de tige, les tailles de keycaps manquantes et le type de stabilisateurs. Croisez chaque renseignement avec la documentation officielle du composant concerné. Si les fiches se contredisent ou restent imprécises, ne déduisez pas la compatibilité : demandez une confirmation précise portant sur le modèle et la révision de votre kit.
Cette méthode rend le choix des composants d’un clavier barebone plus fiable et limite les achats inutiles. Elle ne remplace pas la notice de montage : les révisions de PCB et les variantes d’un même produit peuvent différer. Pour assembler un clavier mécanique compact, la règle la plus sûre reste de vérifier chaque interface réelle, puis de procéder sans forcer et de tester avant la finition.
Non. Le contenu varie selon le fabricant et le modèle, et ces éléments sont souvent vendus séparément. Vérifiez la liste des éléments inclus dans la fiche et la notice correspondant à la référence exacte.
Non. Il faut vérifier le type de socket, les contacts, les broches et le mode de fixation pris en charge par le PCB et la plaque. Les modèles low profile, optiques ou propriétaires peuvent avoir une géométrie différente.
Comparez la forme de la tige, le plan de touches et les dimensions des touches particulières avec le schéma du jeu de keycaps. Vérifiez aussi la disposition physique et les rangées, car un format annoncé ne garantit pas à lui seul la couverture complète.
Repérez les touches longues et les points de fixation prévus sur le PCB ou la plaque. Confirmez le type de montage et les dimensions dans la documentation du kit, puis vérifiez si les stabilisateurs sont déjà inclus.
N’augmentez pas la force. Retirez-le, vérifiez l’alignement de ses broches et confirmez que son type correspond au socket et à la plaque. Si le doute persiste, consultez la documentation du fabricant avant de poursuivre.
